Нормы на проектирование: API 526, API 520, ASME B16.34
Размеры: DN80 – 400 (NPS 3″ - 16″)
Класс давления: PN1,6 – 25,0 МПа (Class150 – 1500)
Привод: автоматический

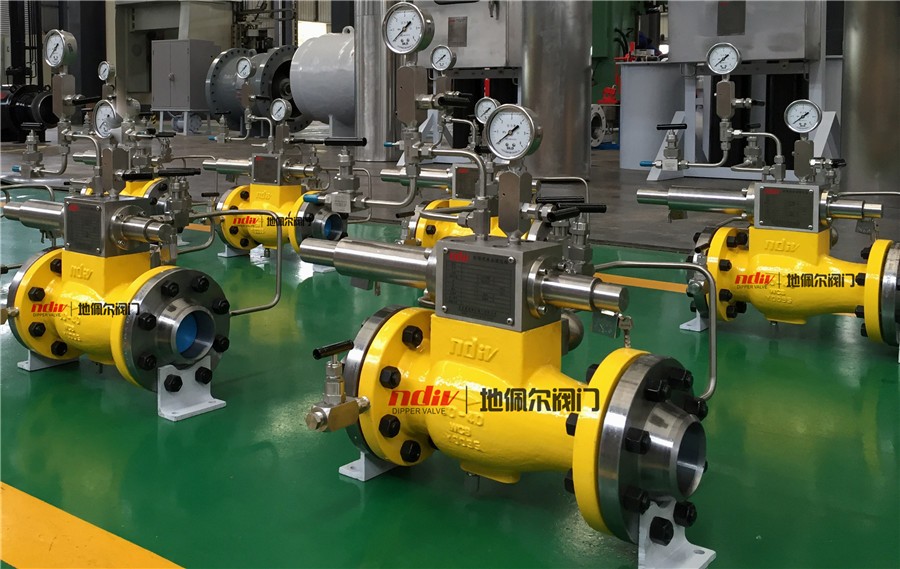

Импульсно-предохранительный клапан является предохранительным клапаном прямого действия для защиты от гидроудара с большой мощностью сброса, управляет действием главной заслонки клапана путем обнаружения механическим импульсным клапаном давления в трубопроводе в целях осуществления быстрой реакции и точного открытия, безопасной и надежной защиты трубопроводов и оборудования, широко распространяется на магистральные трубопроводы и РП. Предохранительный клапан работает стабильно и закрывается устойчиво без вторичного явления гидроудара, с сильной пропускной способностью, может обеспечивать достаточную мгновенную мощностью сброса, необходимую для устранения опасность гидроудара. Продукция широко распространяется на системы трубопроводов для сбора и транспортировки чистых и маловязких сред (как обработанной нефти, газа, воды и д.) в качестве предохранительного устройства трубопроводов; монтируется на входе или выходе насосной в качестве предохранительного клапана низкого давления или высокого давления для защиты оборудования на площадке станции или трубопроводов на выходе.
2. Структура осевого типа, кольцевой обтекаемый проходной канал, низкое сопротивление потоку, большая пропускная способность.
3. Автоматический сброс давления: когда давление в трубопроводе превышает установленное давление, клапан автоматически и быстро сбрасывает давление.
4. Автоматическое закрытие: когда давление в трубопроводе падает до какого-нибудь установленного давления, клапан автоматически и стабильно возвращается в исходное состояние.
5. Специальная защитная конструкция седла: специальная защитная конструкция седла, разработанная с помощью запатентованной технологии, обеспечивает герметичность, в то же время может предотвращать дрейф точки сброса давления.
6. Самым первым спроектирован и изготовлен датчик перемещения клапана, благодаря чему осуществляется индикация степени открытия золотника клапана, предоставляются данные о положении золотника клапана для управления на месте.
7. Импульсный клапан спроектирован с методами грубой и точной настройки для обеспечения точного определения установленного давления клапана.
8. Поршень импульсного клапана уплотняется аккумулирующим пружинным уплотнительным кольцом, чтобы обеспечивая герметичность, снизили силу трения уплотнителя поршня, тем самым улучшается чувствительность действия импульсного клапана.
9. На сбросной трубе импульсного клапана предусматривать регулирующий клапан для регулирования скорости сброса импульсного клапана, и тем самым осуществляется цель регулирования скорости открытия предохранительного клапана.
